教你快速判斷多功能電力儀表的計量異常與否？
發布時間：2018-07-11 瀏覽次數：
很多人在使用多功能電力儀表的過程中對儀表的計量精度有所懷疑，但又不知該如何去判斷多功能電力儀表計量的精準與否。康派智能將通過本篇文章教大家輕松判斷儀表的計量精準度。
首先，要確定儀表的接線正確無誤，這是電力儀表正確計量的前提，其次要知道多功能電力儀表計量數據的計算原理。
下面是儀表幾種常見參量的計算公式：
儀表有功功率計算：P=S*PF=U相*I相*PF；
儀表無功功率計算：Q=S*√（1-PF2）=U相*I相*√（1-PF2）；
儀表有功電度計算：W有功=P總*LTime=S總*PF平*LTime；
儀表無功電度計算：W無功=Q總*LTime=S總*√（1-PF2）*LTime；
PF：功率因數 Ltime：負載時間
然后通過儀表查詢所需的電參量，并將其代入對公式，即可計算出實際數據。將計算數據與儀表數據進行對比判斷。
例如：

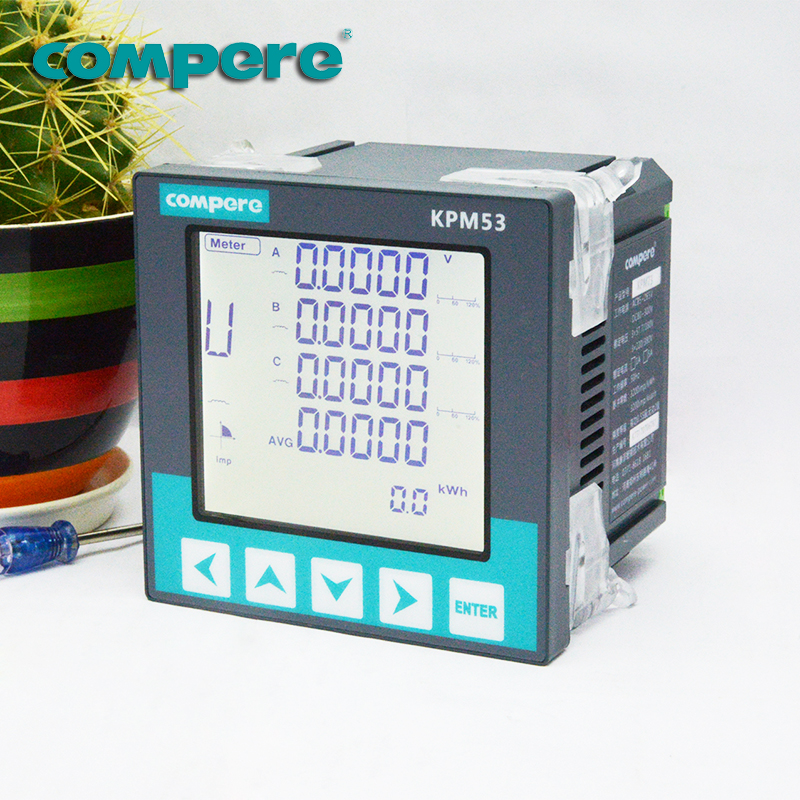

一臺KPM53測量的A相相電壓電流分別為：220.01V、5.0019A，功率因數為0.4998
則A相有功功率為：P=UA相*IA相*PF=5.0019*220.01*0.4998=550.51W
然而儀表實際顯示A相有功功率為：549.51W。
KPM53有功功率的精度在0.5%，誤差范圍在正負2.75W。
通過理論計算數據與實際儀表計算數據的對比，該電力儀表A相有功功率計量數據在誤差范圍內，所以儀表計量正常。
